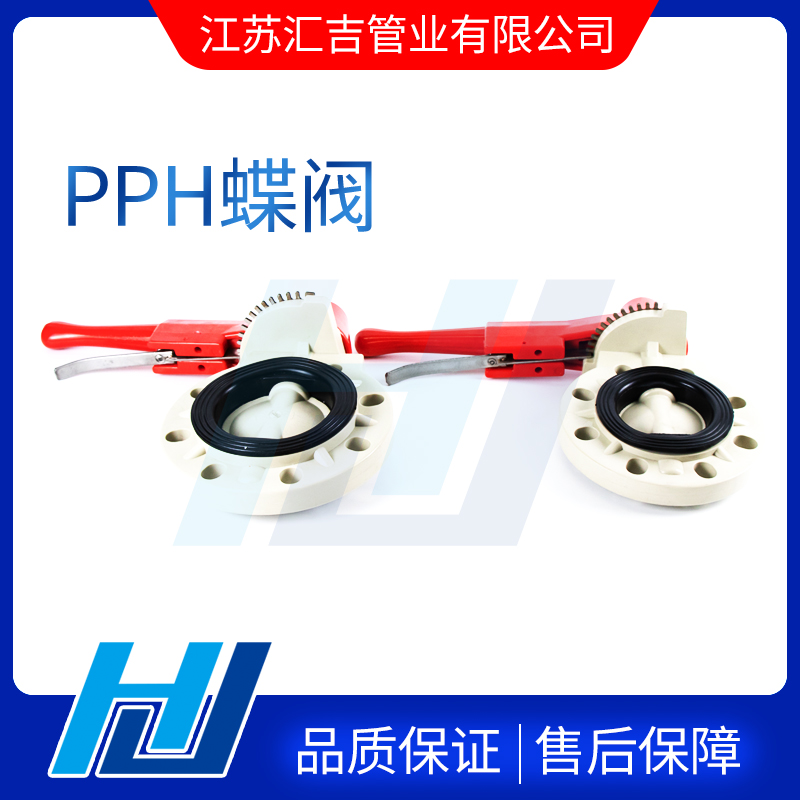

PPH蝶閥剛性連接及壓力泄漏
PPH蝶閥主要由液壓環形接力器、旁通閥、圓筒形的閥體和在其中間繞軸轉動的活門以及其他部件組成，在液壓環形接力器的作用下，當PPH蝶閥關閉時，活門的圓周與閥體接觸，封閉水流通路；當PPH蝶閥開啟時，活門與水流方向平行，水流繞活門兩側流過。PPH蝶閥與其他型式進水閥比較，具有結構簡單、尺寸小、重量輕、造價低、操作方便等優點，其缺點是活門影響水流流態，水力損失大。
在PPH蝶閥的組成部件中，液壓環形接力器是操作活門的主要部件，其工作性能的好壞將直接影響到水輪發電機組的安全穩定運行。蝶閥活門與主軸為一個整體，主軸通過分半鍵與作用支臂相連。液壓環形接力器在壓力油的作用下，活塞以蝶閥主軸為旋轉中心，沿環形缸體運動，再通過與活塞連接的作用支臂推動蝶閥主軸轉動，主軸帶動活門旋轉，從而達到開、關蝶閥的目的。
液壓環形接力器由蝶閥主軸、環形缸體、活塞、作用支臂、分半鍵、分腔隔板和進排油孔組成。環形接力器缸體與蝶閥主軸的相對位置，也就是環形缸體的中心與蝶閥主軸的同心度、缸體環形中心平面與蝶閥主軸軸線的垂直度，是制造加工和安裝過程中很難保證的。由于液壓環形接力器活塞和作用支臂之間是剛性連接，活塞和缸體之間設有密封，密封的主要作用就是防止油腔的壓力油泄漏。
我們經檢查發現主要原因是由于活塞與環形缸體偏磨嚴重，而偏磨點的直徑對應處間隙較大，主要就是因?yàn)榄h(huán)形缸體與蝴蝶閥主軸的相對位置誤差過大導致活塞嚴重受損造成的。在對蝶閥液壓環形接力器進行改造過程中，主要是把作用支臂與活塞的連接形式，由硬性連接改為彈性連接，使活塞在沿環形缸體運動中，能夠自動產生徑向位移，既能帶動作用支臂，以不受其剛性的限制，又能使制造和安裝中的不同心超差量得到自動調節。
